AG-309.15N管線定位儀配件故障定位傳感器DODK-117，俄羅斯TECHNO-AC泰克諾
品牌：俄羅斯TECHNO-AC泰克諾
型號：DODK-117
產地：俄羅斯
適用型號：CBI-436N，AG-438.15N，CBI-309N，CBI-309G，Success AG-309.15N，Success AG-309.15G，AG-511N，AG-319N， AG-319G，TPT-522N，AG-309.15N，Success AG-317G，Success AG-317N，Success ATG-435.15N，Success ATP-434E，Success ATG-435.15E，Success ATG-127E
AG-309.15N管線定位儀配件故障定位傳感器DODK-117，俄羅斯TECHNO-AC泰克諾配件介紹：

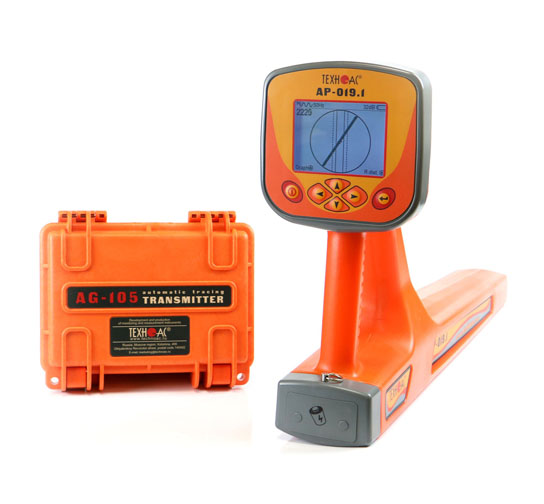

DODK 用于天然氣、石油管道和電力電纜線路的絕緣損壞控制。該傳感器與接收器（AP-019、AP-027）一起工作，并利用電壓差原理。

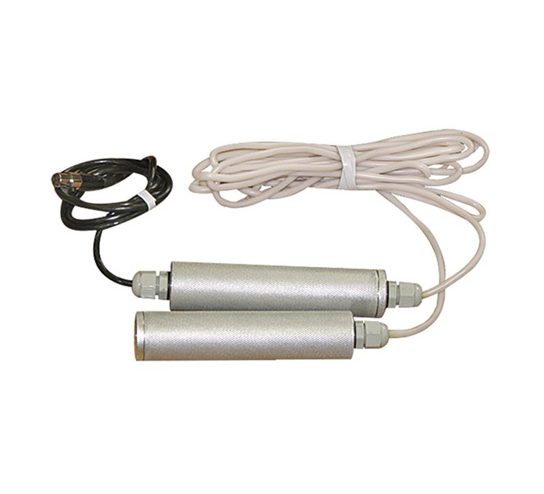

DODK 傳感器由兩個用電纜連接的測量電極組成。其中一個電極具有用于連接接收器的電纜。
注意！調查應由兩名操作員執行。第一位操作員一只手拿著接收器，另一只手拿著電極。第二個操作員只拿著電極。應在沒有任何手套的情況下握住電極，以確保與皮膚良好接觸。
工作原理：
電纜和管道的保護性絕緣用于避免金屬與地接觸。如果此絕緣損壞，則絕緣導體會縮短接地。
當跟蹤變送器連接到公用設施和地面時，交流電在絕緣損壞的地方泄漏到地面并返回到變送器。它在地面上產生階躍電位。可以在所有支持的頻率上以主動或被動模式執行缺陷搜索。
在使用 DODK 時，電壓差的評估是在不直接接觸地面的情況下進行的。在測量期間，操作員握住電極并沿著公用設施移動，彼此之間的距離為電纜長度。當其中一名操作員站在損壞點上方時，接收器將指示可能的電壓差。
使用DODK傳感器的故障定位方法
?МАХ?方法
在 MAX 模式下定位損壞點時，一名操作員應站在公用設施上方，另一名操作員應盡可能垂直于公用設施軸線站立。
操作人員攜帶的 DODK 電極應不戴手套，以確保與皮膚良好接觸。測量可以在旅途中進行。當其中一名操作員接近損壞點時，信號電平將緩慢增加。當其中一名操作員經過損壞點時，信號電平會降低。見圖。
MAX 方法允許定位損壞的存在，但是它在點的定位上不是太精確。
?MIN? 方法
在這種情況下，兩個操作員都站在效用軸上方 DODK 電纜的距離內。當其中一名操作員移動到損壞處時，信號將略微上升，然后顯著下降至最低值。然后它會再次上升，而其中一名操作員正在傳遞損壞。信號電平最小的點表示損壞。見圖

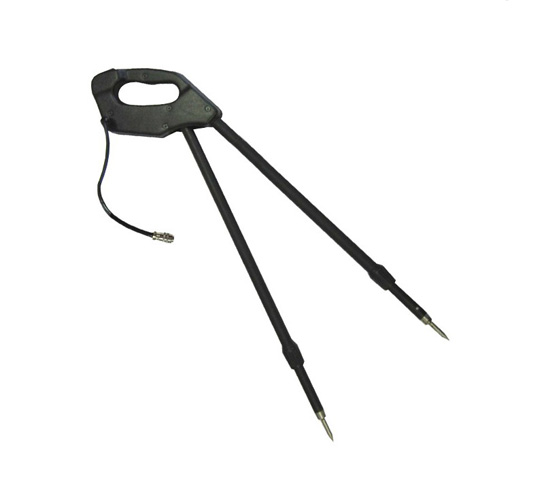

DODK-117 傳感器提供比 DKI-117 更快但精度更低的故障定位方式。DODK 傳感器允許測量較長的電纜段，這使得首先使用 DODK 測量較大的點，然后使用 DKI 測量較小的區域更加合理。
