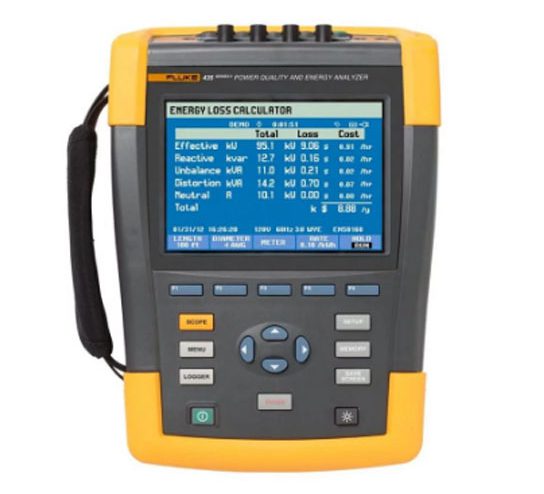

Fluke（福祿克） 435 II 系列電能質量和能量分析儀 產品介紹：
產品型號：435 II
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：電能質量和能量分析儀
Fluke（福祿克） 435 II 系列電能質量和能量分析儀 產品概述：
先進的電能質量功能、前所未有的電能分析性能
將 Fluke 435 II 電能質量和能量分析儀作為您的保險單。無論設備發生任何問題，有了 435 II，您就可高枕無憂。配備有高級的電能質量測量功能和電能量損失成本計算功能，此型號可解決任何用電問題。
電參數波形數據捕獲
對一些用戶而言，負載切換是引起電能質量問題的原因之一。負載開啟時，大電流消耗有時會引起電壓降低，使其他設備無法正常工作。435 和 437 II系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號，從而查找出現問題的原因。電參數波形超出標準電能質量測量范圍；電參數波形的快速數據捕捉模式描繪了系統動態。
特定時間下電壓和電流波形將持續捕獲，并在屏幕上細致呈現；電力波形從該數據中得出。此外，還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。
逆變器效率
功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。逆變器會隨時間而老化，需定期檢查。通過比較輸入和輸出功率，可以得出系統效率。430 系列 II 可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。
統一功率分析
以前，只有專家能夠計算出因電能質量問題損失的電能量；電力公司可以計算出成本，但必要的測算流程超出了普通電工的能力范圍。借助 430 II 系列新的專*的統一功率分析功能，您可以使用手持式工具來確定電能的損失量，精確計算額外的消耗成本。Fluke 的“統一功率分析”專*系統提供最全面的電能量視圖，測量?jī)?nèi)容包括：
傳統功率 (Steinmetz 1897) 和 IEEE 1459-2000 的參數
詳細的電能量損失分析
不平衡分析
不平衡分析 這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。計算內容還包括具體的設施信息，“電能量損失分析器”最終確定設施因電能量浪費而造成的成本損失。
自動趨勢分析 – 快速查看趨勢
獨特的自動趨勢分析能讓您快速發現不同時間出現的變化。每個顯示的讀數都會自動而連續地進行記錄，無需設置閾值，也無需手動啟動該流程。您可以快速查看三相線及中性線上的電壓、電流、頻率、功率、諧波或閃變的變化趨勢。
系統監測器 － 易于按照 EN50160 來檢查性能
只需借助一個按鈕，這種獨特的系統監測器便能讓您總覽電力系統的性能，并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。總覽信息顯示在單個屏幕上，并有顏色標記條清楚地標出哪些參數超出了限值。
系統監測器總覽屏幕可以即時查看電壓、諧波、閃變、頻率及電壓驟降和驟升的數量是否超出設置限值。并有一個詳細列表列出了超出設置限值的所有事件。
應用
?電參數波形數據捕獲– 捕捉快速的 RMS 數值以查看每個波形，從而可以確定電壓、電流和頻率的數值如何相互作用
?逆變器效率– 功率逆變器效率
?電能量貨幣化 – 計算因電能質量差而產生的財務成本
?電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況
?一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態
?預測性維護 – ?在電能質量問題引起停機前進行監測和預測
?長期分析 – 發現難以察覺的問題或間歇性問題
?負載研究 – 增加負載前驗證電氣系統的容量
Fluke（福祿克） 435 II 系列電能質量和能量分析儀 產品特點：
?功率逆變器效率： 同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。
?PowerWave 數據捕獲：可捕獲快速變化的 RMS 數據，顯示半周期和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等。）
?電能損失計算器：通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
?實時故障排除：使用光標和縮放工具分析趨勢。
?行業最高安全等級：在用戶引入線處采用 600 V CAT IV/1000 V CAT III 等級。
?測量所有三相線和中性線：內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
?自動趨勢研究：每次測量都會自動記錄，無需進行任何設置。
?系統監測器：根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
?記錄功能：可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。
?查看圖表和生成報告：內置分析軟件。
?電池續航時間：鋰離子電池組每次充電可運行 7 小時。
?無線數據下載：將數據無線下載到 PC，并使用 Fluke Connect? 應用程序捕獲屏幕。
Fluke（福祿克） 435 II 系列電能質量和能量分析儀 產品規格：
| 產品技術指標 | ||||
| 電壓 | 型號 | 測量量程 | 分辨率 | 精確度 |
| Vrms（交流?+?直流） | 1 V?至?1000 V?相電壓 | 0.01 V | ± 0.1%?額定電壓**** | |
| Vpk | 1 Vpk?至?1400 Vpk | 1 V | 5%?額定電壓 | |
| 電壓峰值因數?(CF) | 1.0 > 2.8 | 0.01 | ± 5% | |
| Vrms? | 0.1 V | ± 0.2%?額定電壓 | ||
| Vfund | 0.1 V | ± 0.1%?額定電壓 | ||
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流?+?直流） | i430-Flex 1x | 5 A?至?6000 A | 1 A | ± 0.5% ± 5?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 0.5% ± 5?個計數點 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5% |
| 1mV/A | 5500 Apk | 1 Arms | ± 5% | |
| 電流峰值因數?(CF) | 1?至?10 | 0.01 | ± 5% | |
| Amps? | i430-Flex 1x | 5 A?至?6000 A | 1 A | ± 1% ± 10?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 1% ± 10?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 1% ± 10?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 1% ± 10?個計數點 | |
| Afund | i430-Flex 1x | 5 A?至?6000 A | 1 A | ± 0.5% ± 5?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 0.5% ± 5?個計數點 | |
| Hz | ||||
| Fluke 434 @ 50 Hz?額定頻率 | 42.50 Hz?至?57.50 Hz | 0.01 Hz | ± 0.01 Hz | |
| Fluke 434 @ 60 Hz?額定頻率 | 51.00 Hz?至?69.00 Hz | 0.01 Hz | ± 0.01 Hz | |
| 功率 | ||||
| 瓦特（VA，var） | i430-Flex | 最大?6000 MW | 0.1 W?至?1 MW | ± 1% ± 10?個計數點 |
| 1 mV/A | 最大?2000 MW | 0.1 W?至?1 MW | ± 1% ± 10?個計數點 | |
| 功率因數?(Cos j/DPF) | 0?至?1 | 0.001 | ± 0.1% @?額定負載狀態 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10?個計數點 | |
| 能量損耗 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10?位數?不含線電阻精度 | |
| 諧波 | ||||
| 諧波次數?(n) | 直流，1?至?50?次分組：?諧波分組，根據?IEC 61000-4-7?而定 | |||
| 間諧波次數?(n) | 關閉，1?至?50?次分組：?諧波和間諧波子組，根據?IEC 61000-4-7?而定 | |||
| 電壓% | f | 0.0%?至?100% | 0.10% | ± 0.1% ± n x 0.1% |
| r | 0.0%?至?100% | 0.10% | ± 0.1% ± n x 0.4% | |
| *對 | 0.0?至?1000 V | 0.1 V | ± 5% * | |
| THD | 0.0%?至?100% | 0.10% | ± 2.5% | |
| 電流% | f | 0.0%?至?100% | 0.10% | ± 0.1% ± n x 0.1% |
| r | 0.0%?至?100% | 0.10% | ± 0.1% ± n x 0.4% | |
| *對 | 0.0?至?600 A | 0.1 A | ± 5% ± 5?個計數點 | |
| THD | 0.0%?至?100% | 0.10% | ± 2.5% | |
| 功率?% | f?或?r | 0.0%?至?100% | 0.10% | ± n x 2% |
| *對 | 取決于電流鉗變比和額定電壓 | — | ± 5% ± n x 2% ± 10?個計數點 | |
| THD | 0.0%?至?100% | 0.10% | ± 5% | |
| 相角 | -360 °?至?+0 ° | 1 ° | ± n x 1 ° | |
| 閃變 | ||||
| Plt、Pst、Pst(1min) Pinst | 0.00?至?20.00 | 0.01 | ± 5% | |
| 不平衡 | ||||
| 電壓% | 0.0%?至?20.0% | 0.10% | ± 0.1% | |
| 電流?% | 0.0%?至?20.0% | 0.10% | ± 1% | |
| 電源信號 | ||||
| 閾值電平 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz?至?3000 Hz | 0.1 Hz | ||
| 相對?V% | 0%?至?100% | 0.10% | ± 0.4% | |
| *對 V3s（3 秒平均值） | 0.0 V?至?1000 V | 0.1 V | ± 5%?額定電壓 | |
| 通用技術規格 | ||||
| 便攜箱 | 設計堅固且防震，帶有一體式防護皮套?用于傾斜的直立位置時，擁有?IEC60529 IP51?級防塵防水滴性?撞擊和振動?經受住?30 g?撞擊，振動等級：按照?MIL-PRF-28800F 2?級要求為?3 g?正弦，隨機振動?0.03 g 2/Hz | |||
| 顯示屏 | 亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源）?尺寸：127 mm x 88 mm（對角線?153 mm/6.0）?LCD?分辨率：320 x 240?像素?對比度與亮度：用戶可調，溫度補償 | |||
| 數據存儲 | 標準?8GB SD?存儲卡（兼容?SDHC，F(xiàn)AT32?格式），最大可選?32GB?屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） | |||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
| 使用環境 | ||||
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C?電池除外 | |||
| 儲存溫度 | -20 °C ~ +60 °C | |||
| 濕度 | +10 °C ~ +30 °C：?95% RH，非冷凝 | |||
| +30 °C ~ +40 °C：75% RH?非冷凝 | ||||
| +40 °C ~ +50 °C：45% RH?非冷凝 | ||||
| 最大工作海拔 | CAT IV 600 V、CAT III 1000 V –?最多?2,000 m (6666 ft) | |||
| CAT III 600 V、CAT II 1000 V –?最多?3,000 m (10,000 ft) | ||||
| 最大存儲海拔：12 km (40,000 ft) | ||||
| 電磁兼容?(EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) | |||
| 接口 | Mini-USB-B?型隔離?USB?端口，用于連接個人電腦?SD?連接卡插槽（可從儀器電池的后側訪問） | |||
| 保修期 | 主機三年保修（零件和人工），附件一年保修 | |||
| 查看完整的系列規格 | ||||
| * | ?如果大于等于?1%?額定電壓，則?± 5%；如果小于?1%?額定電壓，則?± 0.05% | |||
| ** | ?根據?IEC 61000-4-30，額定頻率為?50Hz/60Hz | |||
| *** | ?閃變、電力線發信和監測模式不支持?400Hz?測量值 | |||
| **** | 額定電壓為?50 V?至?500 V | |||
 |
|
