HACH哈希? DKK品牌儀器：流通式pH? ORP檢測器HC-8系列產品介紹：
產品型號：HC-8系列
產品品牌：DKK品牌儀器
產品類別：檢測器
產品備注：流通式pH? ORP檢測器
HACH哈希? DKK品牌儀器：流通式pH? ORP檢測器HC-8系列產品概述：
可用于配管以及密閉池槽等有一定過程壓力的封閉性管路中。根據使用條件選擇合適的流通式檢測器與電極組合使用。此篇介紹的電極均為KCl補給式。
根據安裝形式可分為在配管旁路中通過法蘭連接的流通池式安裝，以及在配管及池槽側面通過螺絲或法蘭連接的直接插入式安裝。
浸沒式安裝請參見浸沒式pH?ORP計檢測器的相關規格資料。
HACH哈希? DKK品牌儀器：流通式pH? ORP檢測器HC-8系列產品規格：
●KCl補給式電極流通式檢測器
與KCl補給式電極組合使用的流通式pH?ORP檢測器可應用于各種不同的測定條件。有多種液接材質以及不同種類的電極可供選擇。為了保證KCl參比液能正常流出，必須保持檢測器內部與被測溶液的壓力差為30KPa~50KPa，建議使用儀表空氣進行加壓。
通用型
用于排水及上下水處理、排煙脫硫?鍋爐設備等一般的在線過程控制，應用廣泛。通過連接方式和測定條件選擇合適型號。

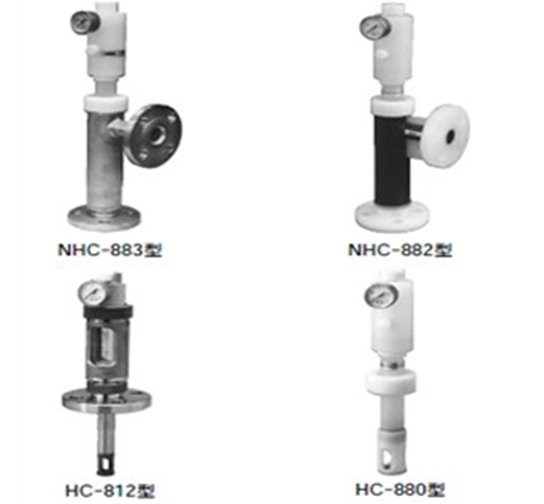

| 型號 | 連接方式 | 液接材質 | 壓力范圍 | 溫度范圍 | 流量?流速 | 電極型號代表 | 質量 | ||
| pH | ORP | ||||||||
| HC-880 | 直接插入式， | PP,FKM | 0～0.30MPa | -5～80℃ | 2m/s以下 | 5610 | 2610 | 1kg | |
| 螺絲或法蘭安裝 | |||||||||
| 加壓 | NHC-882 | 樹脂流通池 | PP,FKM | 0～0.30MPa | -5～80℃ | 5～10L/min | 5610 | 2610 | 2kg |
| 法蘭或螺絲連接 | |||||||||
| NHC-883 | 不銹鋼流通池 | PP,FKM, | 0～0.30MPa | -5～80℃ | 5～10L/min | 5610 | 2610 | 5kg | |
| 法蘭或螺絲連接 | SUS316 | ||||||||
| 無加壓 | NHC-892 | 樹脂流通池 | PP,FKM | 大氣壓(採水式) | -5～80℃ | 5～10L/min | 5600 | 2600 | 2kg |
| 法蘭或螺絲連接 | |||||||||
| NHC-893 | 不銹鋼流通池 | PP,FKM, | 大氣壓(採水式) | -5～80℃ | 5～10L/min | 5600 | 2600 | 5kg | |
| 法蘭或螺絲連接 | SUS316 | ||||||||
?檢測器的詳細規格請通過各型號的產品代碼確認
特定用途型
KCl貯液罐一體型的流通式檢測器,材質為不銹鋼 (*號表示材質為特氟隆),耐高溫高壓。適用于食品化學、制藥廠等的在線過程控制。通過連接方式和測定條件選擇合適型號。
| 型號 | 連接方式 | 液接材質 | 壓力范圍 | 溫度范圍 | 流量?流速 | 電極型號代表 | 質量 | |
| pH | ORP | |||||||
| HC-811 | 直接插入式，螺紋 | SUS316,FKM | 0～0.45MPa | -5～95℃ | 2m/s以下 | 5500 | 2500 | 2kg |
| HC-812 | 直接插入式，法蘭 | 同上 | 同上 | 同上 | 2m/s以下 | 5500 | 2500 | 3kg |
| NHC-813 | 不銹鋼流通池， | 同上 | 同上 | 同上 | 5～10L/min | 5500 | 2500 | 6kg |
| 法蘭或螺紋 | ||||||||
| *HC-852 | 直接插入式，法蘭 | PTFE | 同上 | 同上 | 2m/s以下 | 5502 | __ | 2kg |
| (特氟隆) | Kalrez | |||||||
| *HC-853 | 流通池，法蘭 | PTFE,PFA | 同上 | 同上 | 5～10L/min | 5502 | __ | 18kg |
| (特氟隆) | Kalrez | |||||||
| HC-815 | 拆卸式(直接插入) | SUS316,FKM | 同上 | 同上 | 2m/s以下 | 5509 | __ | 3kg |
| 螺紋 | ||||||||
| HC-64 | 微量型檢測器，用于控制鍋爐水和純水的pH值。?組合電極：MG511，4164，6149 | |||||||
pH 電極規格
pH電極采用直線性優越的玻璃膜，測量范圍可達0~14 pH。并采用抑制氯化銀從比較電極液接部流出的結構。可以在高溫、稀薄溶液、還原性溶液等各種測定條件下連續、穩定地測量。
耐氟酸玻璃膜可以使用在含有氟酸的溶液中；此外還有耐有機溶劑的電極，采用Kalrez或Perfluoro(全氟橡膠)材質，有極強的耐藥性。下表所有電極的參比液均為3M氯化鉀(KCl)溶液。
| 型號 | 參比液 | 玻璃膜種類 | pH | 使用溫度范圍 | 參比電極 | 引線材質 | 流通池 |
| 注入方式 | 測定范圍 | 密封材質 | 型號代表 | ||||
| 5610-□F | 加壓式 | 標準膜 | 0~14pH | -5～70℃ | FKM(氟橡膠) | 耐熱PVC | NHC-882 |
| 5611-□F | -5～95℃ | FKM | 硅 | NHC-883 | |||
| 5612-□F | -5～70℃ | 全氟橡膠 | 耐熱PVC | NHC-883 | |||
| 5613-□F | -5～95℃ | 全氟橡膠 | 硅 | HC-853 | |||
| 5615-□F | 耐氟酸膜 | 2~11pH | -5～50℃ | FKM | 耐熱PVC | NHC-882 | |
| 5600-□F | 無加壓 | 標準膜 | 0~14pH | -5～70℃ | FKM | 耐熱PVC | NHC-892 |
| 5601-□F | -5～95℃ | FKM | 硅 | NHC-893 | |||
| 5605-□F | 耐氟酸膜 | 2~11pH | -5～50℃ | FKM | 耐熱PVC | NHC-892 | |
| 5500-□F | 加壓式 | 標準膜 | 0~14pH | -5～95℃ | FKM | 耐熱PVC | NHC-813 |
| 5502-□F | -5～95℃ | 全氟橡膠 | 耐熱PVC | HC-853 | |||
| 5509-□F | -5～95℃ | FKM | 耐熱PVC | HC-815 |
pH 電極規格
ORP電極的感應部為白金(Pt)，或以金為主材質的合金(M)。白金電極用于一般的ORP過程控制，合金電極用于廢水、下水、尿糞等處理過程。
內置溫度傳感器(T)，測定溫度和標準液校正時自動進行溫度補償。參比電極(R)與pH的參比電極結構相同，參比液均為3M氯化鉀(KCl)溶液。
| 型號 | 構成 | 參比液 | 使用溫度范圍 | 參比電極 | 引線材質 | 流通池 |
| 注入方式 | 密封材質 | 型號代表 | ||||
| 2610-□F | Pt+R+T | 加壓式 | -5～70℃ | FKM | 耐熱PVC | NHC-882 |
| 2615-□F | M+R+T | 加壓式 | -5～70℃ | FKM | 耐熱PVC | NHC-882 |
| 2600-□F | Pt+R+T | 不加壓 | -5～70℃ | FKM | 耐熱PVC | NHC-892 |
| 2605-□F | M+R+T | 不加壓 | -5～70℃ | FKM | 耐熱PVC | NHC-892 |
| 2500-□F | Pt+R+T | 加壓式 | -5～95℃ | FKM | 耐熱PVC | NHC-813 |
| 2505-□F | M+R+T | 加壓式 | -5～95℃ | FKM | 耐熱PVC | NHC-813 |
pH/ORP 電極備注
●在標準條件下(電極與流通池配合使用，加壓壓力高于過程壓力30~50KPa，或者為無加壓)，KCl的消耗量約為1~3mL/1日。
●耐氟酸玻璃膜的pH電極，可使用在濃度高至1000ppm的HF溶液(-5~50℃)中。
●標準玻璃膜的pH電極，使用在高溫(50℃以上)、高堿度(pH13以上)條件下會加速電極特性劣化，請預先洽詢。
相關選配件
加壓控制：PAS-10型
KCl補給式加壓型檢測器使用儀表空氣加壓的情況時，可選配此空氣控制裝置。
可設定壓力0~0.3Mpa或0~1.0MPa。自帶過濾器及減壓閥，通過安裝方便的螺旋管連接。
加壓口選配件
螺旋尼龍管，伸縮范圍從50cm至5m。
當現場沒有儀表空氣時，也可選配手動加壓泵方式(帶單向閥)，定期進行加壓。(手動加壓泵另配)
pH測定裝置—圓桿支架
型號：PAC—8
現場安裝型支架，可將pH變送器和流液型檢測器安裝在同一架臺上。并設有進液管、流量調節閥等，安裝簡便。水樣進口側為Rc 1/2，出口側為Rc 1(大氣開放)。
接線盒
變送器和傳感器相隔距離較遠，電極引線長度不夠時使用接線盒。
| 型號： | FC-4 |
| 構造： | 現場安裝?防雨構造(JIS?C?0920) |
| 重量： | 約0.9kg |
| 材質： | ABS樹脂 |
| 顏色： | 金屬銀 |
| 安裝方法： | 25A~50A管或壁掛安裝 |
專用電纜
用于連接變送器和接線盒。
長度為100m。
| 型號： | EC-10 |
| 外徑： | φ8 |
| 絕緣物： | 聚乙烯和乙烯樹脂 |
| 外層： | 塑料 |
| 標準長： | 5m，10~100m |
| 重量： | 約0.5kg/5m |
| 芯線間絕緣電阻： | 105MΩ以上/100m |
KCI儲液罐
KCl貯液罐是通用型流通式檢測器的選配件，在產品代碼中有KCl貯液罐這一選項。
加壓式檢測器的KCl貯液罐有兩種：一體型(約250mL)、分離型(約500mL)。
無加壓檢測器的KCl貯液罐為一體型(250mL)。
一體型的KCl補給頻率約為1個月，分離型可延長至2個月。貯液罐體為透明材質，方便確認KCl溶液的剩余量。
 |
|
