HACH哈希OTT Qliner2 走航式超聲波多普勒流量計產品介紹：
產品型號：Qliner2
產品品牌：OTT 品牌儀器
產品類別：流量計
產品備注：走航式超聲波多普勒流量計
HACH哈希OTT Qliner2 走航式超聲波多普勒流量計產品特點：
技術特點
– 無可能被擋住的可移動部件
– 不受運動底床的影響
– 不受GPS信號的影響
– 高精度，精度高于1％
– 測量時間在5－20分鐘左右
– 提供精確的底床形狀檢測
– 非常適于有陡坡的狹窄區域
– 全封閉系統，可用于各種天氣

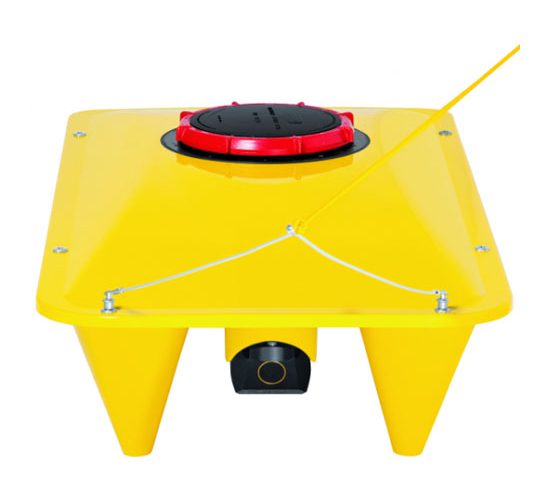

– 三體船外部無突出部件，重心低，不受外界波浪影響
– 使用PDA操作，藍牙有效范圍大，操作人員不必站在河內
– 直接計算流量
HACH哈希OTT Qliner2 走航式超聲波多普勒流量計產品測量原理：
測量原理
OTT Qliner2適用于測量小型和中型天然河流以及人工渠道。通過PDA進行方便有效的控制，可以迅速測量河流定點流速、斷面流速分布以及斷面流量。
Qliner2本身作為一個小型聲學多普勒測流系統，通過小船上的超聲波傳感器在河道中進行斷面流速測量，操作人員使用PDA通過藍牙連接傳感器，數據可以即時分析并存儲。
傳感器采用四個聲學波束進行斷面流量的監測。如下圖所示，波束1和波束2分別與豎直方向成25度夾角，用于測定垂線上的流速，波束4豎直向下，用于測定底床所在位置及水深；波束3用于淺水流速的補償。
Qliner2使用過程中，用戶需要首先確定河流斷面的垂線，利用繩索拖動小船沿確定的路線行駛，并在每條垂線停留30秒左右至1分鐘左右，以便得到穩定準確的測量結果，通常的斷面測量可以在5－20分鐘左右內完成，精度高于1％。
HACH哈希OTT Qliner2 走航式超聲波多普勒流量計產品應用范圍：
應用范圍
– 中、小型河流的流量測量
– 明渠流量測量
– 有橋梁的斷面流量測量
– 傳統測流方法的的替換
– 在線流量監測系統的律定
HACH哈希OTT Qliner2 走航式超聲波多普勒流量計產品技術指標：
| 流速 | |
| 流速量程 | ±10?m/s |
| 精度 | 1％讀數或0.5?cm/s |
| 采樣率 | 1?Hz |
| 波束頻率 | 1?MHz |
| 2?MHz | |
| 深度量程 | 20m |
| 10m | |
| 測量單元長度 | 0.3?–?4?m |
| 0.1?–?2?m | |
| 最小盲區 | 0.2?m |
| 0.05?m | |
| 測量單元數目 | 40 |
| 40 | |
| 溫度 | |
| 量程 | -4?–?40?℃ |
| 精度/分辨率 | 0.1/0.01?℃ |
| 軟件（用于掌上電腦） | |
| 操作系統 | Windows?Mobile，中文操作軟件 |
| 功能 | 布置計劃、數據修復、ASCII轉換、在線數據收集、圖形顯示 |
| 軟件（用于普通PC） | |
| 功能 | 查看數據、數據存儲和導出 |
| 無線連接 | |
| 頻率 | 2.4?GHz |
| 類型 | 藍牙 |
| 有效范圍 | 150?m |
| 電池 | |
| 類型 | 可充電電池組 |
| 電壓 | 12?V?DC |
| 持續時間 | 1天 |
| 小船 | |
| 材質 | 玻璃纖維 |
| 尺寸 | 940×470×223?mm |
| 重量 | 11?kg?（包括傳感器） |
| 環境 | |
| 操作溫度 | -5?–?40?℃ |
| 存儲溫度 | -20?–?45?℃ |
| 防震等級 | IEC?721-3-2 |
| 防護等級 | IP?68 |
 |
|
